Eclairage connecté : Fibaro dimmer 2 en va et vient avec ou sans neutre.

J'ai récemment acheté un fibaro dimmer 2 pour l'installer dans un circuit va et vient de la lumière du salon. J'ai galéré un petit peu à l'installer parce que bien qu'il y ait déjà quelques articles qui traitent la question du dimmer en va et vient, aucun ne correspond exactement à ma situation.

Ma situation de départ :

Je pars d'un circuit va et vient classique avec des interrupteurs bi stables (2 positions). J'ai le neutre partout dans mes interrupteurs (oui j'ai de la chance, enfin je l'ai prévu dans le cadre de ma rénovation) mais ne partez pas tout de suite, la différence entre mon montage et celui sans neutre est minime, je vous indiquerais donc le schéma sans le neutre à la fin.

Schéma va et vient de départ :

Source : https://blog.domadoo.fr/77699-domotiser-un-eclairage-va-et-vient-en-z-wave/

Pour ceux qui ne connaissent pas le principe, on a 2 interrupteurs de chaque côté de la pièce, chaque interrupteur a 2 positions et on a 2 fils de navette qui relient les 2 positions des interrupteurs entre elles. Le fil de phase entre dans le premier interrupteur. Le fil de neutre quand à lui va directement alimenter le point lumineux ainsi que le retour lampe qui vient du 2eme interrupteur et qui allumera le point lumineux lorsque les 2 interrupteurs seront sur la même position. (sur l'image le point lumineux est éteint). Pour rappel j'ai le neutre dans la boite d'encastrement des 2 interrupteurs, je n'en fais rien pour l'instant mais il est prévu pour que je l'utilise pour alimenter justement un module de domotique.

Nous allons maintenant installer notre module, dans le boitier d'encastrement qui contient le retour lampe et ne contient pas la phase (boite d'encastrement interrupteur 2 dans le schéma). Lisez bien et appliquez toutes les étapes parce qu'il y a une partie schéma électrique et une partie paramétrage du module, donc lisez jusqu'au bout.

WARNING : veuillez couper le courant avant toute manipulation

Source : https://i0.wp.com/cloriou.fr/wp-content/uploads/2019/02/domotiser-va-et-vient-fibaro-fgd-212-nodon-clorioufr-28.png?resize=768%2C470&ssl=1 - Image modifiée pour correspondre à notre installation

1- Dans la boite d'encastrement 1 nous allons utiliser un des 2 fils de navette pour ramener la phase à la boite d'encastrement 2 qui va contenir notre module afin de l'alimenter. Nous allons choisir le fil qui est sur la position 1 , on va l'enlever et le brancher avec le fil rouge dans l'entrée "L" de l'interrupteur. (en général on a 2 trous pour chaque entrée, donc il suffit de le brancher juste à côté du rouge) . C'est la seule modification que nous allons faire dans cette boite d'encastrement 1 qui contient la phase qui arrive directement du tableau, tout le reste se passera dans la boite d'encastrement 2.

2- Dans la boite d'encastrement 2, on récupère donc l'autre bout du fil de navette que nous avons branché avec la phase (fil orange sui vient de la borne "L" de l'interrupteur 1 ), et nous allons directement l'insérer dans la borne "L" de l'interrupteur 2. Tu vas me dire "mais comment on sait c'est le quel ? les 2 navettes ont la même couleur ?" ce qu'il faut faire c'est débrancher l'autre navette du côté de la première boite d'encastrement, et puis avec un tournevis testeur ou un multimètre tu peux tester si tu as du jus sur les 2 fils navettes qui arrivent dans la 2eme boite d'encastrement.

3- Relier la borne "L" de l'interrupteur 2 (2eme trou) à la borne "L" du module (fil orange sur le schéma)

4- Comme dit précédemment, dans mon installation j'ai le neutre à disposition, je le mets donc dans la borne N du module, fil bleu marine sur le schéma (pour ceux qui sont perdus, module = dimmer 2), de cette façon nous avons alimenté notre module en électricité.

5 - Débrancher le retour lampe de l'interrupteur 2 et le brancher sur la borne avec le signe alternatif du module (représenté par des flèches) (Fil rouge sur le schéma qui relie le module à la lampe)

6- Débrancher le fil de navette de l'interrupteur côté module et le le brancher sur la borne S1 du module. (fil bleu ciel sur le schéma)

7- Brancher un fil entre le borne S2 et  la position 2 de l'interrupteur 2 (fil violet sur le schéma)

8- Etape essentielle, le paramétrage du module, je vous passe les détails de l'inclusion du module sur jeedom / home assistant ou autre ... une fois inclus, il faut aller configurer le module pour qu'il sache que nous avons 2 interrupteurs bi-stables (et non des poussoirs) et lui dire que nous somme dans un schéma va et vient. Par défaut il fonctionne sur un schéma avec un seul interrupteur et des boutons poussoirs.

Sur Jeedom, pour changer les paramètre il faut aller sur le module et cliquer sur "configuration" puis aller dans l'onglet Paramètres.

Les paramètres à modifier sont

- le numéro 20 : cliquer sur la petite clé et choisir la valeur "Bi-stables input (switch)" pour dire qu'on utilise des interrupteurs à 2 positions

- le numéro 26 : cliquer sur la petite clé et choisir "3 way switch function for S2 enabled" pour activer la fonction va et vient.

Maintenant que tout ça est fait , tout est ok. L'éclairage peut être piloté via les interrupteurs et à distance via le module fibaro Dimmer 2.

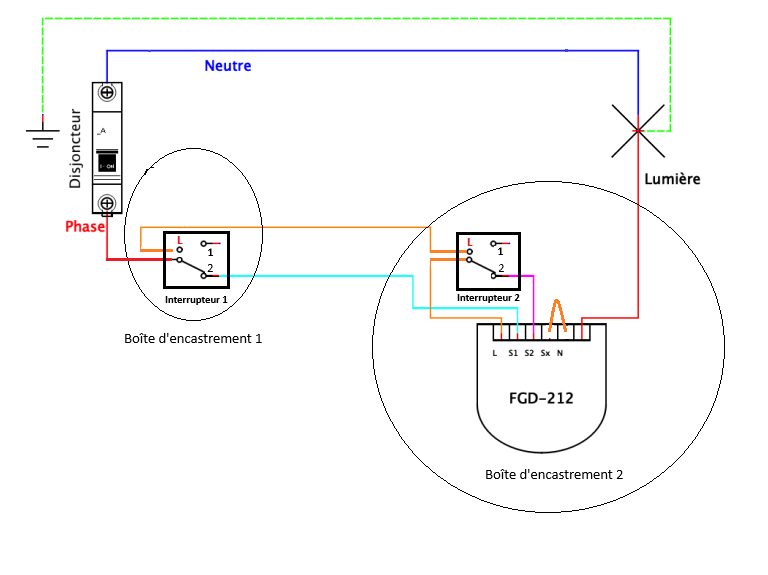

Pour ceux qui n'ont pas le neutre (je ne vous ai pas oublié)

Il y a une légère modification pour que ça marche, il suffit de remplacer l'étape 3 par celle ci :

- Relier la borne Sx à la borne L via un fil. ET c'est tout !!!

Le schéma devient alors celui-ci:

J'espère que j'ai été assez explicite dans mes explications et que ça vous permettra de domotiser votre éclairage va et vient sans trop galérer. Je vous laisse quelques photos en bas du montage et de la configuration, n'hésitez pas à me contacter si vous avez le moindre souci ou remarque.

Portez vous bien et à très vite!

Paramétrage du module (étape 8)
